JENIS JENIS KABEL LAN

Crimping tool

perlengkapan kabel pemasangan kabel utp

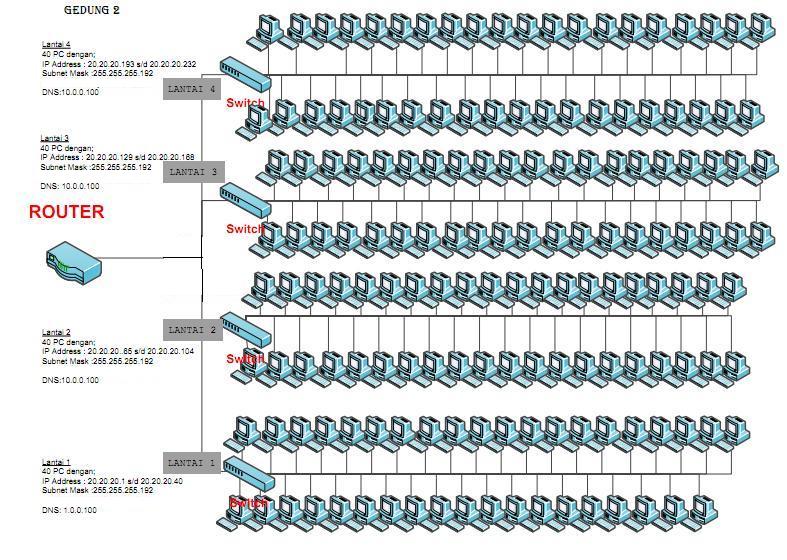

gambar jaringan pada gedung 4 lantai

Belajar sendiri pasang kabel UTP untuk jaringan

Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer ‘MURAH’ khususnya yang terdiri lebih dari dua client yang pake hub (jauh lebih murah daripada router ). To the point! Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat  ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.

Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.

OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.

OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.

tipe straight

Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) : 2 oranye – 1 hijau – 2 biru – 1 hijau – 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan

Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.

Yang kiri urutan korespondensi buat tipe straight, yang kanan yang cross

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1  atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.

 LAN TESTER – alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):

urutan pin standar

Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight

Tipe Cross

Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:

1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua

Maka di ujung yang lain harus dibuat begini:

1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua

Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.

Gambar osi 7 layer

motherboard 2

Motherboard4

gambar matherboard 1

gambar motherboard 3

tugas kelompok 11(PCP/IP Versi 4)



PENDAHULUAN

Dalam dunia komunikasi kita sering mengenal istilah jaringan. Jaringan itu sendiri dapat mempermudah kita dalam menghubungkan suatu PC dengan PC yang lainnya. Untuk menghubungkan PC 1 dengan PC 2 maka diperlukan jaringan tanpa kabel dan jaringan menggunakan kabel. Dalam kedua proses tersebut diperlukan tahap dalam memudahkan menghubungkan antar PC tersebut, yaitu dengan menggunakan TCP/IP. TCP/IP (singkatan dari Transmission Control Protocol/Internet Protocol) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.

Protokol TCP/IP dikembangkan pada akhir dekade 1970-an hingga awal 1980 -an sebagai sebuah protokol standar untuk menghubungkan komputer -komputer dan jaringan untuk membentuk sebuah jaringan yang luas (WAN).TCP/IP merupakan sebuah standar jaringan terbuka yang bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan, sehingga dapat digunakan di mana saja. Protokol ini menggunakan skema pengalamatan yang sederhana yang disebut sebagai alamat IP (IP Address) yang mengizinkan hingga beberapa ratus juta komputer untuk dapat saling berhubungan satu sama lainnya di Internet. Protokol TCP/IP selalu berevolusi seiring dengan waktu, mengingat semakin banyaknya kebutuhan terhadap jaringan komputer dan internet.

Dewasa ini perkembangan dunia Internet semakin maju dan berkembang, selain browsing, chatting, dan lain sebagainya, perkembangan sekarang sudah sampai ke VOIP (Voice Over Internet Protocol) yang memungkinkan pengguna dapat mentransfer tidak hanya data namum suara, streaming video, gambar dan lain sebagainya. Serta teknologi lain yang telahmaju pesat ketimbang dunia otomotif maupun ilmu pengetahuan yang bersifar sains yang mampu terlewatkan, karena bebrapa detik saja penemuan-penemuan serta perkembangan dunia teknologi informasi terus meningkat. Internet Protocol (IP) merupakan salah satu lapisan Internet referensi model DoD (setaraf dengan OSI model) yang berfungsi memberikan alamat atau identitas logika sehingga kita dapat melakukan aktivitas Internet.

Dengan menggunakan notasi angka berjumlah 32 bit.IP address dikatakan alamat logika karena dibuat oleh perangkat lunak dan secara dinamis dapat berubah jika peralatan kita pindah ke jaringan lain. Jadi ada perbedaan dengan Mac Address yang diberikan secara permanen oleh vendor pembuatnya pada saat peralatan atau hardware tersebut dibuat.

IP memiliki tiga fungsi utama :

1. Servis yang tidak bergaransi (connetionless oriented).

2. Pemeahan (Fragmentation) dan penyatuan paket.

3. Fungsi routing (meneruskan paket).

Saat ini yang banyak dipakai adalah IPv4 (IP version 4) yang tidak banyak mengalamai perubahan sejak RFC 791 dipublikasikan pada tahun 1991. IPv4 telah terbukti tangguh, mudah diimplementasikan dan berperan dalam membesarkan Internetwork yang kecil menjadi Internet yang global seperti sekarang ini.

PEMBAHASAN

Protokol yaitu suatu kesatuan aturan yang harus ditaati oleh dua atau lebih station yang akan menentukan bagaimana agar dapat berkomunikasi serta saling bertukar data / informasi / file. Protokol TCP/IP merupakan protokol yang paling banyak digunakan pada jaringan internet.

Sejarah TCP/IP

Konsep TCP/IP berawal dari kebutuhan DoD (Departement of Defense) AS akan suatu komunikasi di antara berbagai variasi komputer yg telah ada. Komputer-komputer DoD ini seringkali harus berhubungan antara satu organisasi peneliti dg organisasi peneliti lainnya, dan harus tetap sehingga pertahanan negara tetap berjalan selama terjadi bencana, seperti ledakan nuklir. Oleh karenanya pada tahun 1969 dimulailah penelitian terhadap serangkaian protokol TCP/IP. Di antara -tujuan penelitian ini adalah sebagai berikut :

1. Terciptanya protokol-protokol umum, DoD memerlukan suatu protokol yg dapat ditentukan untuk semua jaringan.

2. Meningkatkan efisiensi komunikasi data.

3. Dapat dipadukan dengan teknologi WAN (Wide Area Network) yg telah ada.

4. Mudah dikonfigurasikan.

Tahun 1968 DoD ARPAnet (Advanced Reseach Project Agency) memulai penelitian yg kemudian menjadi cikal bakal packet switching. Packet switching inilah yg memungkinkan komunikasi antara lapisan network (dibahas nanti) dimana data dijalankan dan disalurkan melalui jaringan dalam bentuk unit-unit kecil yg disebut packet. Tiap-tiap packet ini membawa informasi alamatnya masing-masing yg ditangani dengan khusus oleh jaringan tersebut dan tidak tergantung dengan paket-paket lain.Jaringan yg dikembangkan ini, yg menggunakan ARPAnet sebagai tulang punggungnya, menjadi terkenal sebagai internet.

Protokol-protokol TCP/IP dikembangkan lebih lanjut pada awal 1980 dan menjadi protokol-protokol standar untuk ARPAnet pada tahun 1983. Protokol-protokol ini mengalami peningkatan popularitas di komunitas pemakai ketika TCP/IP digabungkan menjadi versi 4.2 dari BSD (Berkeley Standard Distribution) UNIX. Versi ini digunakan secara luas pada institusi penelitian dan pendidikan dan digunakan sebagai dasar dari beberapa penerapan UNIX komersial, termasuk SunOS dari Sun dan Ultrix dari Digital. Karena BSD UNIX mendirikan hubungan antara TCP/IP dan sistem operasi UNIX, banyak implementasi UNIX sekarang menggabungkan TCP/IP.

Selain Department of defense (DOD) yang juga mengembangkan TCP/IP adalah Defense Advanced Research Projects Agency (DARPA) Internet Protocoldikembangkan pertama kali oleh Defense Advanced Research Projects Agency(DARPA) pada tahun 1970 sebagai awal dari usaha untuk mengembangkan protokol yang dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah, yang masing-masing jaringan tersebut menggunakan teknologi yang berbeda. Protokol utama yang dihasilkan proyek ini adalah Internet Protocol(IP). Riset yang sama dikembangkan pula yaitu beberapa protokol level tinggi yang didesain dapat bekerja dengan IP. Yang paling penting dari proyek tersebut adalah Transmission Control Protocol(TCP), dan semua grup protocol diganti dengan TCP/IP suite. Pertamakali TCP/IP diterapkan di ARPANET, dan mulai berkembang setelah Universitas California di Berkeley mulai menggunakan TCP/IP dengan sistem operasi UNIX.

Arsitektur TCP/IP

• Arsitektur TCP/IP tidaklah berbasis model referensi tujuh lapis OSI, tetapi menggunakan model referensi DARPA. Seperti diperlihatkan dalam diagram, TCP/IP merngimplemenasikan arsitektur berlapis yang terdiri atas empat lapis.

• Empat lapis ini, dapat dipetakan (meski tidak secara langsung) terhadap model referensi OSI. Empat lapis ini, kadang-kadang disebut sebagai DARPA Model, Internet Model, atau DoD Model, mengingat TCP/IP merupakan protokol yang awalnya dikembangkan dari proyek ARPANET yang dimulai oleh Departemen Pertahanan Amerika Serikat.

Setiap lapisan yang dimiliki oleh kumpulan protokol (protocol suite) TCP/IP diasosiasikan dengan protokolnya masing-masing. Protokol utama dalam protokol TCP/IP adalah sebagai berikut:

• Protokol Lapisan Aplikasi: bertanggung jawab untuk menyediakan akses kepada aplikasi terhadap layanan jaringan TCP/IP.

Protokol ini mencakup :

– Dynamic Host Configuration Protocol (DHCP),

– Domain Name System (DNS),

– Hypertext Transfer Protocol (HTTP),

– File Transfer Protocol (FTP),

– Telnet,

– Simple Mail Transfer Protocol (SMTP),

– Simple Network Management Protocol (SNMP), dan masih banyak protokol lainnya.

– Dalam beberapa implementasi stack protokol, seperti halnya Microsoft TCP/IP, protokol-protokol lapisan aplikasi berinteraksi dengan menggunakan antarmuka Windows Sockets (Winsock) atau NetBIOS over TCP/IP (NetBT).

• Protokol Lapisan antar-host: berguna untuk membuat komunikasi menggunakan sesi koneksi yang bersifat connection-oriented atau broadcast yang bersifat connectionless.

Protokol dalam lapisan ini adalah :

– Transmission Control Protocol (TCP) dan

– User Datagram Protocol (UDP).

• Protokol Lapisan internetwork: bertanggung jawab untuk melakukan pemetaan (routing) dan enkapsulasi paket-paket data jaringan menjadi paket-paket IP.

Protokol yang bekerja dalam lapisan ini adalah :

– Internet Protocol (IP),

– Address Resolution Protocol (ARP),

– Internet Control Message Protocol (ICMP), dan

– Internet Group Management Protocol (IGMP).

• Protokol lapisan antarmuka jaringan: bertanggung jawab untuk meletakkan frame-frame jaringan di atas media jaringan yang digunakan.

TCP/IP dapat bekerja dengan banyak teknologi transport, mulai dari teknologi transport dalam LAN (seperti halnya Ethernet dan Token Ring), MAN (Metropolitan Area Network) dan WAN – Wide Area Network (seperti halnya dial-up modem yang berjalan di atas Public Switched Telephone Network (PSTN), Integrated Services Digital Network (ISDN), serta Asynchronous Transfer Mode (ATM)).

Layanan Protokol TCP/IP

Berikut ini adalah layanan tradisional yang dapat berjalan di atas protokol TCP/IP:

• Pengiriman berkas (file transfer). File Transfer Protocol (FTP) memungkinkan pengguna komputer yang satu untuk dapat mengirim ataupun menerima berkas ke sebuah host di dalam jaringan. Metode otentikasi yang digunakannya adalah penggunaan nama pengguna (user name) dan password'', meskipun banyak juga FTP yang dapat diakses secara anonim (anonymous), alias tidak berpassword. (Keterangan lebih lanjut mengenai FTP dapat dilihat pada RFC 959.)

• Remote login. Network terminal Protocol (telnet) memungkinkan pengguna komputer dapat melakukan log in ke dalam suatu komputer di dalam suatu jaringan secara jarak jauh. Jadi hal ini berarti bahwa pengguna menggunakan komputernya sebagai perpanjangan tangan dari komputer jaringan tersebut. (Keterangan lebih lanjut mengenai Telnet dapat dilihat pada RFC 854 dan RFC 855.)

• Computer mail. Digunakan untuk menerapkan sistem surat elektronik. (Keterangan lebih lanjut mengenai e-mail dapat dilihat pada RFC 821 RFC 822.)

• Network File System (NFS). Pelayanan akses berkas-berkas yang dapat diakses dari jarak jauh yang memungkinkan klien-klien untuk mengakses berkas pada komputer jaringan, seolah-olah berkas tersebut disimpan secara lokal. (Keterangan lebih lanjut mengenai NFS dapat dilihat RFC 1001 dan RFC 1002.)

• Remote execution. Memungkinkan pengguna komputer untuk menjalankan suatu program tertentu di dalam komputer yang berbeda. Biasanya berguna jika pengguna menggunakan komputer yang terbatas, sedangkan ia memerlukan sumber yg banyak dalam suatu sistem komputer.

Ada beberapa jenis remote execution, ada yang berupa perintah-perintah dasar saja, yaitu yang dapat dijalankan dalam system komputer yang sama dan ada pula yg menggunakan sistem Remote Procedure Call (RPC), yang memungkinkan program untuk memanggil subrutin yang akan dijalankan di sistem komputer yg berbeda. (sebagai contoh dalam Berkeley UNIX ada perintah rsh dan rexec.)

• Name server yang berguna sebagai penyimpanan basis data nama host yang digunakan pada Internet (Keterangan lebih lanjut dapat dilihat pada RFC 822 dan RFC 823 yang menjelaskan mengenai penggunaan protokol name server yang bertujuan untuk menentukan nama host di Internet.)

Keunggulan Protokol TCP/IP

Perkembangan TCP/IP yang diterima luas dan praktis menjadi standar defacto jaringan komputer berkaitan dengan ciri-ciri yang terdapat pada protokol itu sendiri yang merupakan keunggulun dari TCP/IP, yaitu :

- Perkembangan protokol TCP/IP menggunakan standar protocol terbuka , sehingga tersedia secara luas. Semua orang bisa mengembangkan perangkat lunak untuk dapat berkomunikasi menggunakan protocol ini. Hal ini membuat pemakaian TCP/IP meluas dengan sangat cepat, terutama dari sisi pengadopsian oleh berbagai sistem operasi dan aplikasi jaringan.

- Tidak tergantung pada perangkat keras atau sistem operasi jaringan tertentu, sehingga TCP/IP cocok untuk menyatukan bermacam macam network, misalnya Ethernet, token ring, dial-up line, X-25 net dan lain lain.

- Cara pengalamatan bersifat unik dalam skala global , memungkinkan computer dapat mengidentifikasi secara unik komputer yang lain dalam seluruh jaringan, walaupun jaringannya sebesar jaringan worldwide Internet. Setiap computer yang tersambung dengan jaringan TCP/IP (Internet) akan memiliki address yang hanya dimiliki olehnya.

- TCP/IP memiliki fasilitas routing dan jenis -jenis layanan lainnya yang memungkinkan diterapkan pada internetwork seperti Microsoft Windows dan keluarga UNIX) untuk membentuk jaringan yang heterogen.

Internet Protokol Versi 4 (IPv4)

IP adalah protokol yang memberikan alamat atau identitas logika untuk peralatan di jaringan . IPv4 adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protocol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer atau lebih tepatnya 4.294.967.296 host di seluruh dunia.

Representasi alamat :

Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255 (meskipun begitu, terdapat beberapa pengecualian nilai). Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:

• Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Dalam banyak kasus, sebuah alamat network identifier adalah sama dengan segmen jaringan fisik dengan batasan yang dibuat dan didefinisikan oleh router IP. Meskipun demikian, ada beberapa kasus di mana beberapa jaringan logis terdapat di dalam sebuah segmen jaringan fisik yang sama dengan menggunakan sebuah praktek yang disebut sebagai multinetting. Semua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah Internetwork. Jika semua node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadilah masalah yang disebut dengan routing error. Alamat network identifier tidak boleh bernilai 0 atau 255.

• Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis teknologi TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan di mana ia berada.

Jenis-Jenis alamat :

Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut:

1. Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat unicast digunakan dalam komunikasi point-to-point atau one-to-one. Jika ada sebuah intranet tidak yang terkoneksi ke Internet, semua alamat IP dalam ruangan kelas alamat unicast dapat digunakan. Jika koneksi dilakukan secara langsung (dengan menggunakan teknik routing) atau secara tidak langsung (dengan menggunakan proxy server), maka ada dua jenis alamat yang dapat digunakan di dalam Internet, yaitu public address (alamat publik) dan private address (alamat pribadi).

- Alamat publik

adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.

- Alamat Privat

Untuk host-host di dalam sebuah organisasi yang tidak membutuhkan akses langsung ke Internet, alamat-alamat IP yang bukan duplikat dari alamat publik yang telah ditetapkan mutlak dibutuhkan. Untuk mengatasi masalah pengalamatan ini, para desainer Internet mereservasikan sebagian ruangan alamat IP dan menyebut bagian tersebut sebagai ruangan alamat pribadi. Sebuah alamat IP yang berada di dalam ruangan alamat pribadi tidak akan digunakan sebagai sebuah alamat publik. Alamat IP yang berada di dalam ruangan alamat pribadi dikenal juga dengan alamat pribadi atau Private Address. Ruangan alamat pribadi yang ditentukan di dalam RFC 1918 didefinisikan di dalam tiga blok alamat berikut:

• 10.0.0.0/8

• 172.16.0.0/12

• 192.168.0.0/16

Sementara itu ada juga sebuah ruang alamat yang digunakan untuk alamat IP privat dalam beberapa sistem operasi: 169.254.0.0/16

2. Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone. Berbeda dengan alamat IP unicast atau alamat IP multicast, alamat IP broadcast hanya dapat digunakan sebagai alamat tujuan saja, sehingga tidak dapat digunakan sebagai alamat sumber. Ada empat buah jenis alamat IP broadcast, yakni network broadcast, subnet broadcast, all-subnets-directed broadcast, dan Limited Broadcast. Untuk setiap jenis alamat broadcast tersebut, paket IP broadcast akan dialamatkan kepada lapisan antarmuka jaringan dengan menggunakan alamat broadcast yang dimiliki oleh teknologi antarmuka jaringan yang digunakan. Sebagai contoh, untuk jaringan Ethernet dan Token Ring, semua paket broadcast IP akan dikirimkan ke alamat broadcast Ethernet dan Token Ring, yakni 0xFF-FF-FF-FF-FF-FF.

3. Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many. Alamat IP Multicast (Multicast IP Address) adalah alamat yang digunakan untuk menyampaikan satu paket kepada banyak penerima. Dalam sebuah intranet yang memiliki alamat multicast IPv4, sebuah paket yang ditujukan ke sebuah alamat multicast akan diteruskan oleh router ke subjaringan di mana terdapat host-host yang sedang berada dalam kondisi "listening" terhadap lalu lintas jaringan yang dikirimkan ke alamat multicast tersebut. Dengan cara ini, alamat multicast pun menjadi cara yang efisien untuk mengirimkan paket data dari satu sumber ke beberapa tujuan untuk beberapa jenis komunikasi. Alamat multicast didefinisikan dalam RFC 1112.

Kelas-Kelas Alamat :

Alamat IP versi 4 dibagi ke dalam beberapa kelas, dilihat dari oktet pertamanya, seperti terlihat pada tabel. Sebenarnya yang menjadi pembeda kelas IP versi 4 adalah pola biner yang terdapat dalam oktet pertama (utamanya adalah bit-bit awal/high-order bit), tapi untuk lebih mudah mengingatnya, akan lebih cepat diingat dengan menggunakan representasi desimal.

Alasan klasifikasi ini antara lain :

- Memudahkan sistem pengelolaan dan pengaturan alamat-alamat.

- Memanfaatkan jumlah alamat yang ada secara optimum (tidak ada alamat yang terlewat).

- Memudahkan pengorganisasian jaringan di seluruh dunia dengan membedakan jaringan tersebut termasuk kategori besar, menengah, atau kecil.

- Membedakan antara alamat untuk jaringan dan alamat untuk host/router

Kelas-kelas tersebut :

1. Kelas A

- Bit pertama IP address kelas A adalah 0, dengan panjang net ID 8 bit dan panjang host ID 24 bit.

- IP address kelas A mempunyai range dari 0-127. Jadi pada kelas A terdapat 128 network dengan tiap network dapat menampung sekitar 16 juta host (255x255x255).

- IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar

2. Kelas B

- Dua bit pertama IP address kelas B selalu diset 10 sehingga byte pertamanya selalu bernilai antara 128-191. Network ID adalah 16 bit pertama dan 16 bit sisanya adalah host ID

- IP address kelas B ini mempunyai range IP dari 128.0.xxx.xxx sampai 191.255.xxx.xxx,

- Jadi berjumlah 65.255 network dengan jumlah host tiap network 255 x 255 host atau sekitar 65 ribu host.

3. Kelas C

- Tiga bit pertama IP address kelas C selalu diset 110

- Network ID terdiri dari 24 bit dan host ID 8 bit sisanya sehingga dapat terbentuk sekitar 2 juta network dengan masing-masing network memiliki 256 host.

- IP address kelas C mulanya digunakan untuk jaringan berukuran kecil seperti LAN.

4. Kelas D

IP address kelas D digunakan untuk keperluan multicasting. 4 bit pertama IP address kelas D selalu diset 1110 sehingga byte pertamanya berkisar antara 224-247, sedangkan bit-bit berikutnya diatur sesuai keperluan multicast group yang menggunakan IP address ini. Dalam multicasting tidak dikenal istilah network ID dan host ID.

5. Kelas E

IP address kelas E tidak diperuntukkan untuk keperluan umum. 4 bit pertama IP address kelas ini diset 1111 sehingga byte pertamanya berkisar antara 248-255.

Address Khusus :

Selain address yang dipergunakan untuk pengenal host, ada beberapa jenis address yang digunakan untuk keperluan khusus dan tidak boleh digunakan untuk pengenal host.

Address tersebut adalah :

1. Network Address, ex : 167.205.0.0

2. Broadcast Address, ex : 167.205.255.255

Note (1 & 2) : misal pada alamat IP kelas B 167.205.9.35

3. Multicast Address, ex : IP kelas D

Network address : Digunakan untuk mengenali suatu network pada jaringan Internet

Broadcast address : digunakan untuk mengirim/menerima informasi yang harus diketahui oleh seluruh host yang ada pada suatu network

Multicast Address : ditujukan untuk keperluan group, bukan untuk host seperti pada kelas A, B dan C.

Address khusus ini tdk boleh digunakan untuk keperluan IP address umum

Aturan Dasar Pemilihan network ID dan host ID

- Network ID tidak boleh sama dengan 127 èsebagai alamat loopback, yakni IP address yang digunakan oleh suatu komputer untuk menunjuk dirinya sendiri

- Network ID dan host ID tidak boleh sama dengan 255 è alamat broadcast

- Network ID dan host ID tidak boleh sama dengan 0 è alamat network

- Host ID harus unik dalam suatu network

IP Subnet

• Pembagian suatu kelompok alamat IP menjadi bagian bagian yang lebih kecil lagi.

• Contoh :

~ kelas A subnet : 1111111.00000000.0000000.00000000 (255.0.0.0)

~ kelas B subnet : 1111111.11111111.0000000.00000000 (255.255.0.0)

~ kelas C subnet : 1111111.11111111.1111111.00000000 (255.255.255.0)

IPv4 Address Prefixes

Representasi prefix dari alamat IPv4 adalah menunjukkan banyaknya jumlah alamat pada IPv4. Unutk menetukan panjang notasi dari alamat prefix, kamu bisa memulainya dengan cara merubah seluruh variable bit menjadi 0, kemudian konversi ke notasi decimal, dan tambahkan potongan bit yang telah ditentukan(panjang prefix) diawal pengalamatan.

Sebagai contoh, misalnya alamat IPv4 adalah 131.107.0.0/16 memiliki 16 bit yang telah ditentukan (100000011 01101011). Awali pengalamatan dengan 16 bit sebelumnya yang telah ditentukan, kemudian merubah 16 bit terahir menjadi bit 0, sehingga hasilnya menjadi 1000000111 01101011 00000000 00000000 atau 131.107.0.0. Kemudian tinggal menambahkan potongan bit yang telah ditentukan (/16) untuk merepresentasikan alamat prefix dari 131.107.0.0/16.

KESIMPULAN

TCP/IP adalah standar komunikasi data yang digunakan oleh komunitas internet dalam tukar-menukar data dari satu komputer ke komputer lain. Standar diperlukan agar antar komputer terjadi kesepakatan tentang tatacara pengiriman dan penerimaan data sehingga data dapat dikirimkan dan diterima dengan benar. Data tersebut diimplementasikan dalam bentuk perangkat lunak (software) di sistem operasi. Istilah yang diberikan kepada perangkat lunak ini adalah TCP/IP stack.

TCP/IP memiliki 4(empat)layer, yaitu :

1. Layer Applikasi

2. Layer Transport

3. Layer Internetwork

4. Layer networks interface

IP (Internet Protocol) adalah protocol yang mengatur komunikasi data computer di internet. Komputer-komputer yang terhubung ke internet berkomunikasi dengan protocol ini. Untuk saat ini protokol jaringan yang digunakan adalah Internet Protokol versi4 (IPv4), dimana kelemahan utamanya untuk saat ini adalah jumlah alokasi alamat yang sedikit. IPv4 yang merupakan pondasi dari Internet telah hampir mendekati batas akhir dari kemampuannya untuk memberikan pengalamatan, dan IPv6 yang merupakan protokol baru telah dirancang untuk dapat menggantikan fungsi IPv4.

REFERENSI

Internet :

http://nic.unud.ac.id/~lie_jasa/A05%20%20ARTIKEL%20TCP%20IP%20_kelompok%205_.pdf

http://www.pdf.kq5.org/Cara-Kerja-TCP/IP.html

http://www.softinsys.com/makalah/Arsitektur_Protokol_TCP-IP.pdf

www.umm.ac.id/files/file/nasar/Konsep-osi-tcpip.ppt

118.98.201.43/ebook/manual-MIKROTIK/Mikrotik/TCP%20IP

http://id.wikipedia.org/wiki/Transmission_Control_Protocol/Internet_Protocol

http://repo.kuliah.uajy.ac.id/55/2-tcp-ip.ppt

l

SOUTHBRIDGE DAN NORTHBRIDGE



Northbridge dan Southbridge chipset yang digunakan untuk menangani fungsi-fungsi komunikasi pada motherboard PC yang paling tipe. Northbridge disebut juga KIA, memory controller hub, atau IMC, terintegrasi kontroler memori, dalam sistem Intel, AMD, VIA, SiS dan motherboard lainnya. Hal ini umum terpisah chipset ke Northbridge dan Southbridge, meskipun ada kasus langka di mana kedua chip telah digabungkan ke satu mati ketika desain kompleksitas dan proses fabrikasi mengizinkannya.

Definisi Northbridge

Northbridge adalah sebuah chip controller yang digunakan untuk berurusan dengan interaksi antara CPU, RAM, L2 atau Level 2 cache, ROM BIOS, dan PCI Express, dan AGP, Accelerated Graphics Port, yang merupakan komponen yang paling diuntungkan dari komunikasi yang cepat dengan prosesor. Ia menggunakan FSB, Front Side Bus cepat, untuk menghubungkan berbagai komponen. Beberapa northbridges juga mengandung kontroler video yang terintegrasi, juga dikenal sebagai GMCH, Grafis dan Memory Controller Hub, dalam Intel sistem. Karena prosesor yang berbeda dan RAM membutuhkan sinyal yang berbeda, sebuah Northbridge terutama akan bekerja dengan hanya satu atau dua kelas CPU dan hanya satu jenis RAM pada umumnya.

Northbridge ini penting untuk seberapa jauh komputer dapat overclocked, karena frekuensi yang digunakan sebagai dasar untuk CPU untuk menetapkan frekuensi operasi sendiri. Suhu ini chip akan meningkat karena kecepatan prosesor menjadi lebih cepat dan langkah-langkah pendinginan perlu dilaksanakan. CPU tidak bisa overclock jauh, seperti sirkuit digital dibatasi oleh faktor-faktor fisik seperti delay propagasi yang meningkat dengan suhu operasi, sehingga aplikasi overclocking yang paling memiliki keterbatasan perangkat lunak yang membatasi pengaturan jam multiplier dan eksternal.

SouthBridge

Definisi SouthBridge

Southbridge, juga disebut ICH, I / O controller hub, sistem dalam Intel, AMD, VIA, SiS dan motherboard lain, adalah chip yang digunakan untuk menerapkan "lebih lambat" kemampuan motherboard dalam sebuah arsitektur komputer Northbridge / Southbridge chipset. Southbridge tidak langsung terhubung ke CPU, yang berbeda dari Northbridge dan ikatan Northbridge southbridge ke CPU. Melalui penggunaan controller terintegrasi saluran sirkuit, Northbridge langsung dapat menghubungkan sinyal dari I / O unit ke CPU untuk kontrol data dan akses.

Dengan southbridge yang dikeluarkan dari CPU, sering digunakan untuk perangkat lambat pada mikrokomputer yang khas. Sebuah Southbridge tertentu akan sering bekerja dengan northbridges berbeda, tetapi kedua chip harus bekerja sama. Tidak ada standar industri-lebar untuk interoperabilitas antara desain chipset inti logika yang berbeda. Tradisional ini antarmuka antara Northbridge dan Southbridge hanya bus PCI, tapi karena ini menciptakan bottleneck kinerja, chipset terbaru menggunakan antarmuka berbeda dengan kinerja yang lebih tinggi.

Southbridge menangani yang lebih mendasar, lebih lambat, bentuk-bentuk I / O, seperti port serial, port USB, dan IDE. Southbridge melekat ke PCI bus Northbridge itu.

Northbridge chip-Southbridge sangat meningkatkan kecepatan komputer modern. Anda akan menemukan mereka di hampir semua komputer saat ini seperti chipset Intel, VIA, dan chipset AMD. Singkatnya, Northbridge-Southbridge bersama-sama membentuk arsitektur dasar minimum untuk komputer modern.

Komputer menggunakan Intel baru IHA, Intel Arsitektur Hub adalah pengecualian. IHA, seperti Northbridge-Southbridge, menggunakan dua chip yang disebut pengendali hub untuk menangani komunikasi antara prosesor dan komponen sistem lainnya. Namun, GMCH, Grafis dan Hub AGP Memory, setara dari Northbridge, tidak menangani bus PCI. Yang kini ditangani oleh ICH, I / O Controller Hub, yang duduk di bus dan dua kali lebih cepat dibandingkan bus Southbridge itu. Faktor penting lainnya adalah bahwa bus IHA dapat mendeteksi jenis data yang berbeda ketika mereka bergerak melalui bus dan mengoptimalkan kinerja bus.

Pebedaan RISC Dan CIS

RISC

Sejarah RISC

Reduced Instruction Set Computing (RISC) atau “Komputasi set instruksi yang disederhanakan” pertama kali digagas oleh John Cocke, peneliti dari IBM di Yorktown, New York pada tahun 1974 saat ia membuktikan bahwa sekitar 20% instruksi pada sebuah prosesor ternyata menangani sekitar 80% dari keseluruhan kerjanya. Komputer pertama yang menggunakan konsep RISC ini adalah IBM PC/XT pada era 1980-an. Istilah RISC sendiri pertama kali dipopulerkan oleh David Patterson, pengajar pada University of California di Berkely.

Definisi

RISC, yang jika diterjemahkan berarti “Komputasi Kumpulan Instruksi yang Disederhanakan”, merupakan sebuah arsitektur komputer atau arsitektur komputasi modern dengan instruksi-instruksi dan jenis eksekusi yang paling sederhana. Arsitektur ini digunakan pada komputer dengan kinerja tinggi, seperti komputer vektor. Selain digunakan dalam komputer vektor, desain ini juga diimplementasikan pada prosesor komputer lain, seperti pada beberapa mikroprosesor Intel 960, Itanium (IA64) dari Intel Corporation, Alpha AXP dari DEC, R4x00 dari MIPS Corporation, PowerPC dan Arsitektur POWER dari International Business Machine. Selain itu, RISC juga umum dipakai pada Advanced RISC Machine (ARM) dan StrongARM (termasuk di antaranya adalah Intel XScale), SPARC dan UltraSPARC dari Sun Microsystems, serta PA-RISC dari Hewlett-Packard.

Selain RISC, desain Central Processing Unit yang lain adalah CISC (Complex Instruction Set Computing), yang jika diterjemahkan ke dalam Bahasa Indonesia berarti Komputasi Kumpulan Instruksi yang kompleks atau rumit.

CISC

Definisi CISC

Complex instruction-set computing atau Complex Instruction-Set Computer (CISC; “Kumpulan instruksi komputasi kompleks”) adalah sebuah arsitektur dari set instruksi dimana setiap instruksi akan menjalankan beberapa operasi tingkat rendah, seperti pengambilan dari memory, operasi aritmetika, dan penyimpanan ke dalam memory, semuanya sekaligus hanya di dalam sebuah instruksi. Karakteristik CISC dapat dikatakan bertolak-belakang dengan RISC.

Sebelum proses RISC didesain untuk pertama kalinya, banyak arsitek komputer mencoba menjembatani celah semantik”, yaitu bagaimana cara untuk membuat set-set instruksi untuk mempermudah pemrograman level tinggi dengan menyediakan instruksi “level tinggi” seperti pemanggilan procedure, proses pengulangan dan mode-mode pengalamatan kompleks sehingga struktur data dan akses array dapat dikombinasikan dengan sebuah instruksi. Karakteristik CISC yg “sarat informasi” ini memberikan keuntungan di mana ukuran program-program yang dihasilkan akan menjadi relatif lebih kecil, dan penggunaan memory akan semakin berkurang. Karena CISC inilah biaya pembuatan komputer pada saat itu (tahun 1960) menjadi jauh lebih hemat.

Memang setelah itu banyak desain yang memberikan hasil yang lebih baik dengan biaya yang lebih rendah, dan juga mengakibatkan pemrograman level tinggi menjadi lebih sederhana, tetapi pada kenyataannya tidaklah selalu demikian. Contohnya, arsitektur kompleks yang didesain dengan kurang baik (yang menggunakan kode-kode mikro untuk mengakses fungsi-fungsi hardware), akan berada pada situasi di mana akan lebih mudah untuk meningkatkan performansi dengan tidak menggunakan instruksi yang kompleks (seperti instruksi pemanggilan procedure), tetapi dengan menggunakan urutan instruksi yang sederhana.

Satu alasan mengenai hal ini adalah karena set-set instruksi level-tinggi, yang sering disandikan (untuk kode-kode yang kompleks), akan menjadi cukup sulit untuk diterjemahkan kembali dan dijalankan secara efektif dengan jumlah transistor yang terbatas. Oleh karena itu arsitektur -arsitektur ini memerlukan penanganan yang lebih terfokus pada desain prosesor. Pada saat itu di mana jumlah transistor cukup terbatas, mengakibatkan semakin sempitnya peluang ditemukannya cara-cara alternatif untuk optimisasi perkembangan prosesor. Oleh karena itulah, pemikiran untuk menggunakan desain RISC muncul pada pertengahan tahun 1970 (Pusat Penelitian Watson IBM 801 – IBMs)

Contoh-contoh prosesor CISC adalah System/360, VAX, PDP-11, varian Motorola 68000 , dan CPU AMD dan Intel x86.

Istilah RISC dan CISC saat ini kurang dikenal, setelah melihat perkembangan lebih lanjut dari desain dan implementasi baik CISC dan CISC. Implementasi CISC paralel untuk pertama kalinya, seperti 486 dari Intel, AMD, Cyrix, dan IBM telah mendukung setiap instruksi yang digunakan oleh prosesor-prosesor sebelumnya, meskipun efisiensi tertingginya hanya saat digunakan pada subset x86 yang sederhana (mirip dengan set instruksi RISC, tetapi tanpa batasan penyimpanan/pengambilan data dari RISC). Prosesor-prosesor modern x86 juga telah menyandikan dan membagi lebih banyak lagi instruksi-instruksi kompleks menjadi beberapa “operasi-mikro” internal yang lebih kecil sehingga dapat instruksi-instruksi tersebut dapat dilakukan secara paralel, sehingga mencapai performansi tinggi pada subset instruksi yang lebih besar

Satuan Memory Pada Komputer

Unit memori komputer              0.01 sec.

Tesaurus Legenda: Sinonim Antonim Kata Terkait Kata benda 1.         memori komputer unit - unit untuk mengukur memori komputer

Unit , unit pengukuran - setiap pembagian kuantitas diterima sebagai standar pengukuran atau tukar; "dolar Amerika Serikat unit mata uang"; "unit per bushel gandum"; "perubahan per satuan volume"

menggigit , nybble - byte kecil

byte - urutan 8 bit (cukup untuk mewakili satu karakter alfanumerik data) diproses sebagai satu unit informasi

sektor - trek panjang minimum yang dapat ditugaskan untuk menyimpan informasi; kecuali dinyatakan lain sektor data terdiri dari 512 byte

blok - (ilmu komputer) sektor atau kelompok sektor yang fungsi sebagai unit terkecil data yang diijinkan; "sejak blok seringkali didefinisikan sebagai satu sektor, istilah` blok 'dan `sektor' kadang-kadang digunakan secara bergantian"

unit alokasi - sekelompok sektor pada disk magnetik yang dapat disediakan untuk penggunaan file tertentu

partisi - (ilmu komputer) bagian dari hard disk yang didedikasikan untuk sistem operasi tertentu atau aplikasi dan diakses sebagai sebuah unit tunggal

kata - kata adalah string bit yang tersimpan dalam memori komputer; "komputer besar menggunakan kata-kata sampai dengan 64 bit panjang"

KiB , kibibyte , kilobyte , kB , K - suatu unit informasi yang sama dengan 1024 byte

kilobyte , kB , K - suatu unit informasi yang sama dengan 1000 byte

kb , kbit , kilobit - suatu unit informasi yang sama dengan 1000 bit

kibibit , kibit - suatu unit informasi yang sama dengan 1024 bit

mebibyte , MiB , megabyte , MB , M - suatu unit informasi yang sama dengan 1024 kibibytes atau 2 ^ 20 (1,048,576) byte

megabyte , MB , M - suatu unit informasi yang sama dengan 1000 kilobyte atau 10 ^ 6 (1.000.000) byte

Mb , Mbit , megabit - suatu unit informasi yang sama dengan 1000 kilobit atau 10 ^ 6 (1.000.000) bit

mebibit , Mibit - suatu unit informasi yang sama dengan 1024 kibibits atau 2 ^ 20 (1,048,576) bit

GiB , gibibyte , GB , GB , G - suatu unit informasi yang sama dengan 1024 mebibytes atau 2 ^ 30 (1,073,741,824) byte

gigabyte , GB , G - suatu unit informasi yang sama dengan 1000 megabyte atau 10 ^ 9 (1,000,000,000) byte

Gb , gigabit , Gb - suatu unit informasi yang sama dengan 1000 megabit atau 10 ^ 9 (1,000,000,000) bit

gibibit , Gibit - suatu unit informasi yang sama dengan 1024 mebibits atau 2 ^ 30 (1,073,741,824) bit

tebibyte , TIB , terabyte , TB - suatu unit informasi yang sama dengan 1024 gibibytes atau 2 ^ 40 (1,099,511,627,776) bytes

terabyte , TB - suatu unit informasi yang sama dengan 1000 gigabyte atau 10 ^ 12 (1.000.000.000.000) byte

Tbit , terabyte , Tb - suatu unit informasi yang sama dengan 1000 gigabit atau 10 ^ 12 (1.000.000.000.000) bit

tebibit , Tibit - suatu unit informasi yang sama dengan 1024 gibibits atau 2 ^ 40 (1,099,511,627,776) bit

pebibyte , PIB , petabyte , PB - suatu unit informasi yang sama dengan 1024 tebibytes atau 2 ^ 50 byte

petabyte , PB - suatu unit informasi yang sama dengan 1000 terabyte atau 10 ^ 15 byte

Pbit , petabit , Pb - suatu unit informasi yang sama dengan 1000 terabit atau 10 ^ 15 bit

pebibit , Pibit - suatu unit informasi yang sama dengan 1024 tebibits atau 2 ^ 50 bit

EIB , exbibyte , exabyte , EB - suatu unit informasi yang sama dengan 1024 pebibytes atau 2 ^ 60 byte

exabyte , EB - suatu unit informasi yang sama dengan 1000 petabyte atau 10 ^ 18 byte

Eb , Ebit , exabit - suatu unit informasi yang sama dengan 1000 petabits atau 10 ^ 18 bit

Eibit , exbibit - suatu unit informasi yang sama dengan 1024 pebibits atau 2 ^ 60 bit

zebibyte , ZiB , zettabyte , ZB - suatu unit informasi yang sama dengan 1024 exbibytes atau 2 ^ 70 byte

zettabyte , ZB - suatu unit informasi yang sama dengan 1000 exabyte atau 10 ^ 21 byte

ZB , Zbit , zettabit - sebuah unit informasi yang sama dengan 1000 exabits atau 10 ^ 21 bit

zebibit , Zibit - suatu unit informasi yang sama dengan 1024 exbibits atau 2 ^ 70 bit

YiB , yobibyte , yottabyte , YB - suatu unit informasi yang sama dengan 1024 zebibytes atau 2 ^ 80 byte

Gambar Motherboard

Komunikasi Data dan Jaringan Komputer

Komunikasi Data dan Jaringan Komputer

a. Jaringan Komputer

Jaringan komputer adalah kumpulan komputer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan. Setiap komputer printer atau peripheral yang terhubung dengan jaringan disebut node.

Secara umum jaringan komputer dibagi atas lima jenis, yaitu :

1. Local Area Network (LAN) , merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer.

2. Metropolitan Area Network (MAN) , pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota.

3. Wide Area Network (WAN) , jangkauannya mecakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.

4. Internet , pada dasarnya internet merupakan kumpulan jaringan yang terinterkoneksi. Hal ini terjadi karena orang yang terhubung ke jaringan sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung jaringan lainnya. Untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya.

5. Jaringan Tanpa Kabel , merupakan solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel.

Topologi Jaringan Komputer

Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus, token-ring, dan star. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri.

1. Topologi Bus

topologi bus

Keuntungan

• Hemat kabel

• Layout kabel sederhana

• Mudah dikembangkan

Kerugian

• Deteksi dan isolasi kesalahan sangat kecil

• Kepadatan lalu lintas

• Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.

• Diperlukan repeater untuk jarak jauh

1. Topologi Token Ring

Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan.

topologi RING

Keuntungan

• Hemat Kabel

Kerugian

• Peka kesalahan

• Pengembangan jaringan lebih kaku

1. Topologi Star

Kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasiun primer atau server dan ainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server.

topologi STAR

Keuntungan

• Paling fleksibel

• Pemasangan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain

• Kontrol terpusat

• Kemudahan deteksi dan isolasi kesalahan/kerusakan

• Kemudahaan pengelolaan jaringan

Kerugian

• Boros kabel

• Perlu penanganan khusus

• Kontrol terpusat (HUB) jadi elemen kritis

a. Komunikasi Data

Komunikasi data adalah bagian dari telekomunikasi yang secara khusus berkenaan dengan transmisi atau pemindahan data dan informasi diantara komputer-komputer dan piranti-piranti yang lain dalam bentuk digital yang dikirimkan melalui media komunikasi data. Data berarti informasi yang disajikan oleh isyarat digital.

Komponen Komunikasi Data

1. Penghantar/pengirim, adalah piranti yang mengirimkan data

2. Penerima, adalah piranti yang menerima data

3. Data, adalah informasi yang akan dipindahkan

4. Media pengiriman, adalah media atau saluran yang digunakan untuk mengirimkan data

5. Protokol, adalah aturan-aturan yang berfungsi untuk menyelaraskan hubungan

Protokol adalah sebuah aturan yang mendefinisikan beberapa fungsi yang ada dalam sebuah jaringan komputer, misalnya mengirim pesan, data, informasi dan fungsi lain yang harus dipenuhi oleh sisi pengirim dan sisi penerima agar komunikasi dapat berlangsung dengan benar, walaupun sistem yang ada dalam jaringan tersebut berbeda sama sekali.

Standar protokol yang terkenal yaitu OSI (Open System Interconnecting) yang ditentukan oleh ISO (International Standart Organization).

Fungsi dari protokol adalah untuk menghubungkan sisi pengirim dan sisi penerima dalam berkomunikasi serta dalam bertukar informasi agar dapat berjalan dengan baik dan benar.

Terdiri atas 7 layer (lapisan) yang mendefinisikan fungsi. Untuk tiap layernya dapat terdiri atas sejumlah protocol yang berbeda, masing-masing menyediakan pelayanan yang sesuai dengan fungsi layer tersebut.

1. Application Layer:
2. Presentation Layer:
3. Session Layer:
4. Transport Layer:
5. Network Layer.
6. Data-link Layer.
7. Physical Layer
